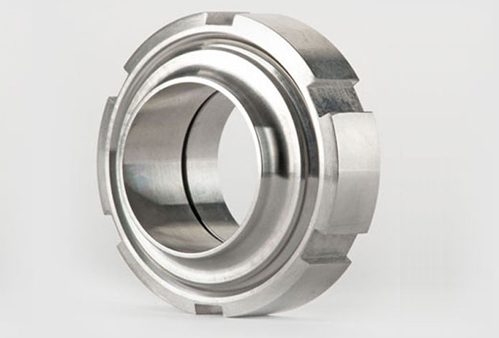

רקורדים SMS/RJT/DIN 304/316

רקורדים SMS/RJT/DIN 304/316

אביזרי החיבור לתעשיית המזון, זמינים במלאי שלנו לפי תקנים אמריקאים ואירופאיים, ובהתאם לסטנדרטים ודרישות האיכות המקובלות.

הזמן עכשיו

צוארון לריתוך SMS


E D C  B  A SIZE/מ"מ
 10  35.5  32  25  22.5  25
 11  55  47.9  38  35.5  38
 13  65  60.4  51 48.5  51
 13  80  73.5  63.5  60.5  63
 14  93  86.5  76.1  72.9  76
 16  118  112.5  104  100  104



 הברגה לריתוך  SMS

F E D C  B  A SIZE/מ"מ
15  25 32  RD40x1/6  25  22.5  25
20  38  48  RD60x1/6  38  35.5  38
20  51  61  RD70x1/6  51 48.5  51
24  63.5  73.5  RD85x1/6  63.5  60.5  63
24  76.1  86  RD98x1/6  76.1  72.9  76
27  104  116  RD125x1/4  104  100  104



אום עגול 4 חריצים SMS


D C  B  A SIZE/מ"מ
17.2  RD40x1/6  49 32.3  25
 22  RD60x1/6  70 48.5  38
 23  RD70x1/6  80 61.0  51
 27  RD85x1/6  96 74.0  63
 28.5  RD98x1/6  110 87.0  76
 31  RD125x1/4  136  113.0  104

אטם טבעת SMS


C  B  A SIZE/מ"מ
31.8  25.1 22.8  25
47.8  38.1 35.8  38
60.8  51.1 48.8 51
73.3  63.6 61.0  63
85.8  76.1 73.4  76
115.7  104.0 100.5  104

     פקק סגר  SMS


D C  B  A SIZE/מ"מ
7.5 3.5 35.5 32.0  25
9.0 5.0 55.0 48.0  38
10.0 5.0 65.0 60.0  51
10.0 5.0 80.0 73.5  63
11.0 5.0 93.0 86.0  76
11.0 6.0 118.0 112.0 104

צוארון לריתוך RJT


E D C  B  A SIZE/מ"מ
 10  35.5  32  25  22.5  "1
 11  55  47.9  38  35.5  "1.5
 13  65  60.4  51 48.5  "2.0
 13  80  73.5  63.5  60.5  "2.5
 14  93  86.5  76.1  72.9  "3.0
 16  118  112.5  104  100  "4.0
23.5 169.1 161.8 152.4 148.0  "6.0


הברגה לריתוך RJT


C A  B  A SIZE/מ"מ
27 45.72x8T WHIT  25.4 22.1  "1
 27  58.42x8T WHIT 38.1 34.8  "1.5
 27  72.72x6T WHIT  51 47.5  "2.0
 27  85.42x6T WHIT  63.5 60.2  "2.5
 27  98.12x6T WHIT  76.1  72.9  "3.0
 27  123.52x6T WHIT  104  97.6  "4.0
24  174.32x6T WHIT 152.4 148.0  "6.0


אום עגול RJT


Slots C  B  A SIZE/מ"מ
  33.45  58.5 42.266x8 TPI WHIT  "1
 4 46.0  74.0 54.966x8 TPI WHIT  "1.5
 6 58.67  85.5 67.920x6 TPI WHIT  "2
 6 71.4  98.5 80.620x6 TPI WHIT  "2.5
8 84.1  111.6 93.320x6 TPI WHIT  "3
 8 109.7  138.0 119.0x6 TPI WHIT  "4
10   163.0  197.0 169.520x6  TPI WHIT "6

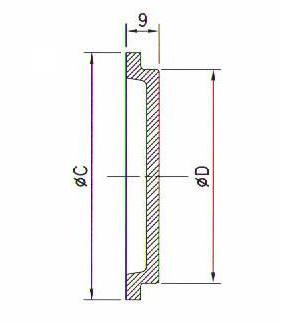

פקק סגר RJT


D C SIZE/מ"מ
32.5  41.3  "1
45.2  54  "1.5
57.9  66.7   "2
70.6  79.4   "2.5
83.3  92.1  "3
108.7 117.5 "4


אטם טבעת  RJT


C  B  A SIZE/מ"מ
3.2   6.6 33.3   "1.0
 3.2   6.6 46.0   "1.5
 3.2   6.6  58.7  "2.0
 3.2   6.6  71.4  "2.5
 3.2  6.6  84.1   "3.0
 3.2   6.6 109.5  "4.0
 3.2   6.6  162.6 "6.0

צוארון לריתוך DIN


F E D C  B  A SIZE/מ"מ
 17  6  22  18  13 10  10
 17  6  28  24  19  16  15
 18  8  36  30  23  20  20
 22  10  44  35  29 26  25
 25  10  50  41  35 32  32
 26  10  56  48  41 38  40
 28  11  68  61  53 50  50
 32  12  86  79  70  66 65
 37  12  100  93  85  81 80
 35  15  111  103  93  89 90
 44 15 121 114 104 100 100
34 17  150  137 129 125 125
 37  18  176  163  154  150 150


הברגה לריתוך DIN


G  F E D C  B  A SIZE/מ"מ
4  21  12  20 RD 28x1/8  10 13  10
4  21  18  26 RD 34x1/8  16  19  15
6  24  23  33  RD 44x1/6  20  23  20
7  29  30  40  RD 52x1/6  26 29  25
7  32  36  46   RD 58x1/6  32 35  32
7  33  42  52   RD 65x1/6  38 41  40
7  35  54  64

 RD 78x1/6

 50 53 50
8  40  71  81 RD 95x1/6  66  70 65
8  45  85  95 RD 110x1/4  81  85 80
10  45  104  114 RD 120x1/4  89  93 90
10  54 104 114 RD 130x1/4 100 104 100
12 46 130  142 RD 160x1/4 125 129 125
13  50  155  167 RD 190x1/4  150  154 150


אום עגול חריצים DIN


Slots D C  B  A SIZE/מ"מ
 4  18 19 RD 28x1/8  38  10
 4  18 25  RD 34x1/8  44  15
 4  21 31   RD 44x1/6 54  20
 4  21 36  RD 52x1/6  63  25
 4  21 42   RD 58x1/6  70  32
 4  21 49   RD 65x1/6  78  40
 4  22  62  RD 78x1/6 92  50
 6  25 80  RD 95x1/6  112 65
 6  30 94  RD 110x1/4  127 80
 6  30  104  RD 120x1/4  138 90
 6  31 115 RD 130x1/4 148 100
 6  35 138 RD 160x1/4  178 125
 6  40  164  RD 190x1/4  210 150


אטם טבעת DIN


C  B  A SIZE/מ"מ
 33 23  4.5  20
 40  30  5  25
 46  36  5  32
 52  42  5  40
 64 54  5 50
 81  71  5 65
 95  85  5 80
 114  104 100


פקק סגר DIN


D C  B  A SIZE/מ"מ
 6  9 22.5  18  10
 6  9  28.5  24  15
 8  11  36.5  30  20
 10  13  44  35  25
 10  13  50  41  32
 10  13  56  48  40
 11  14  68.5  61 50
 12  16  86  79 65
 12  16  100  93 80
 15  20  121  114 100
 17  22  150  137 125
18 24 176 163 150
